هنرستان 8 کلاسه شهید ایرج فیضی کرمانشاه

سه شنبه, ۳۰ ارديبهشت ۱۳۹۳، ۱۰:۳۲ ق.ظ

هنرستان دخترانه شهید ایرج فیضی کرمانشاه در شهرک 22 بهمن و در خیابان دوازدهم حد فاصل میدان 17 شهریور و چهار راه چاله چاله قرار دارد .

این مدرسه در دهه 60 ساخته شده و ساختمانهای آن در حال تخریب میباشند .

مساحت زمین مدرسه در حدود 2500 متر مربع  بود که دست طراح را تا حدودی بسته گذارده زیرا میبایست در این زمین محدود هنرستان 8 کلاسه دخترانه طراحی گردد .

با توجه به اشرافیت ساختمانهای بلند مرتبه اطراف پروژه و محرمیت مدرسه دخترانه که بسیار مهم بود سالن ورزشی جهت استفاده دانش آموزان طراحی گردید . همچنین در فضاهای داخلی فضای وسیع گفتگو و تعامل ایجاد شده .

همچنین در اضلاع جنوبی و غربی زمین پروژه 4 الگوی کاو کوچک(برای تجمعات تا 4نفره)و 4 الگوی کاو بزرگ(برای تجمعات تا 10 نفره) طراحی شد .

توضیح اینکه اسلاید های ارائه شده مربوط به طراحی فاز 1 پروژه میباشد .


روند طراحی :

همه میدانیم هندسه یکی از اصولی بوده که معماران ایران زمین از آن به عنوان نقطه ابتدایی طرح خود الهام میگرفتند ، بدون شک نمود هندسه قوی طرحهای ایشان بوده که معماریی چنان فاخر آفریده که براستی هر انسان اندیشمندی را به خود فرا خوانده و مبهوت خویش میسازد .

چنانکه معمار استونی تبار لویی کان را بدون هیچ تعلق خاطری در جلو مسجد شیخ لطف الله به گریستن وا میدارد .

از اینرو تصمیم گرفتم همانند پیشینیان خود طراحی را با هندسه شروع کنم .

ابتدا با الهام از ساختار معماری هخامنشیان که تکرار یاخته های مربعی شکل است دو مربع 16*16 متر را کنار هم قرار دادم ، سپس مستطیل طلایی مربع سمت راست را ترسیم نمودم . به مرکز گوشه مستطیل طلایی دایره ای به شعاع طول ضلع مربع ترسیم کردم و سپس مستطیلی بر این دایره محاط نمودم . بدین ترتیب ساختاری برای شروع طراحی شکل گرفت .

   در ادامه طراحی با توجه به مساحتهای مورد نیاز طرح به این ساختار شکل گرفته قسمتهایی افزوده و قسمتهایی نیز کاسته شد .



هندسه اولیه طرح

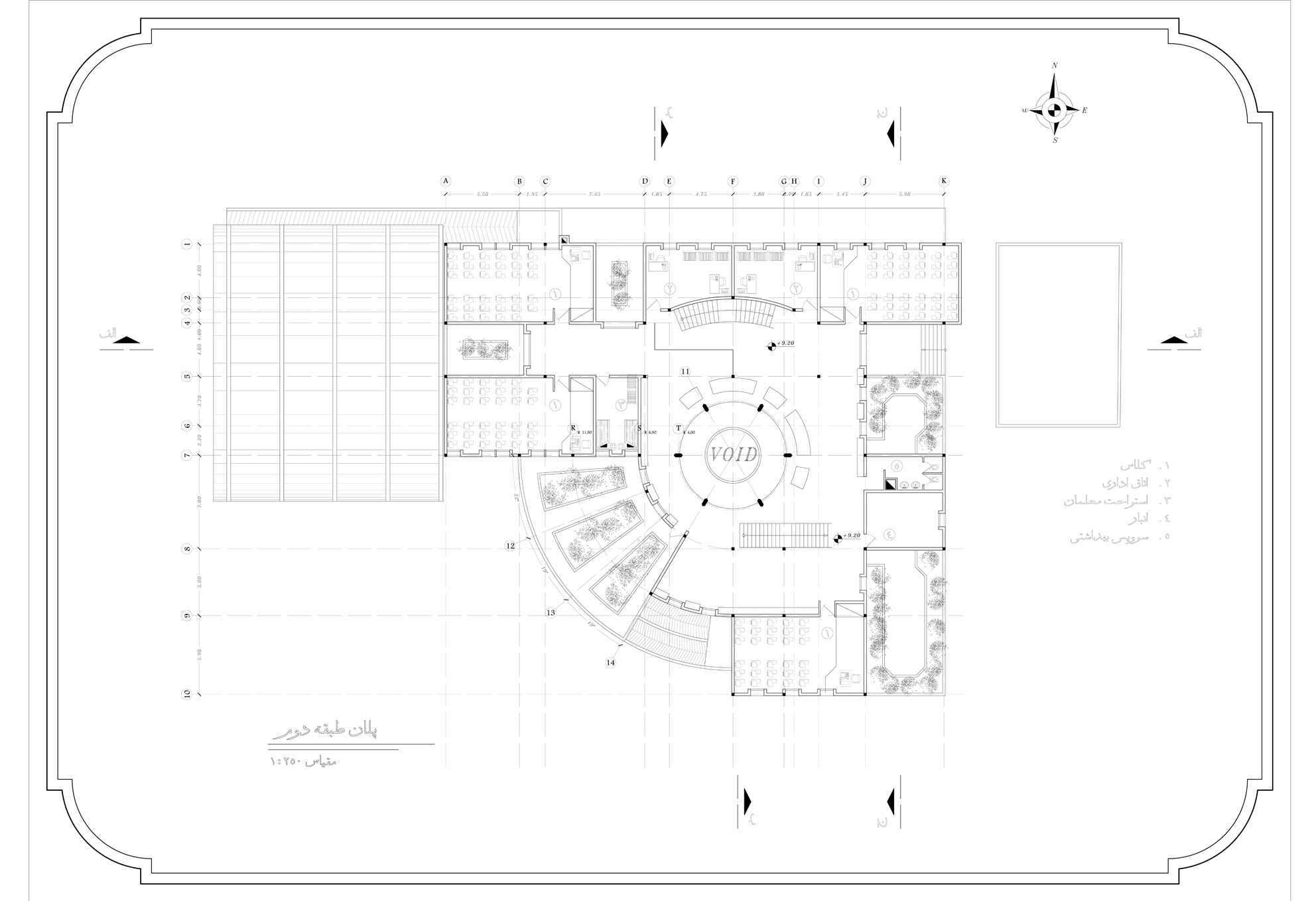

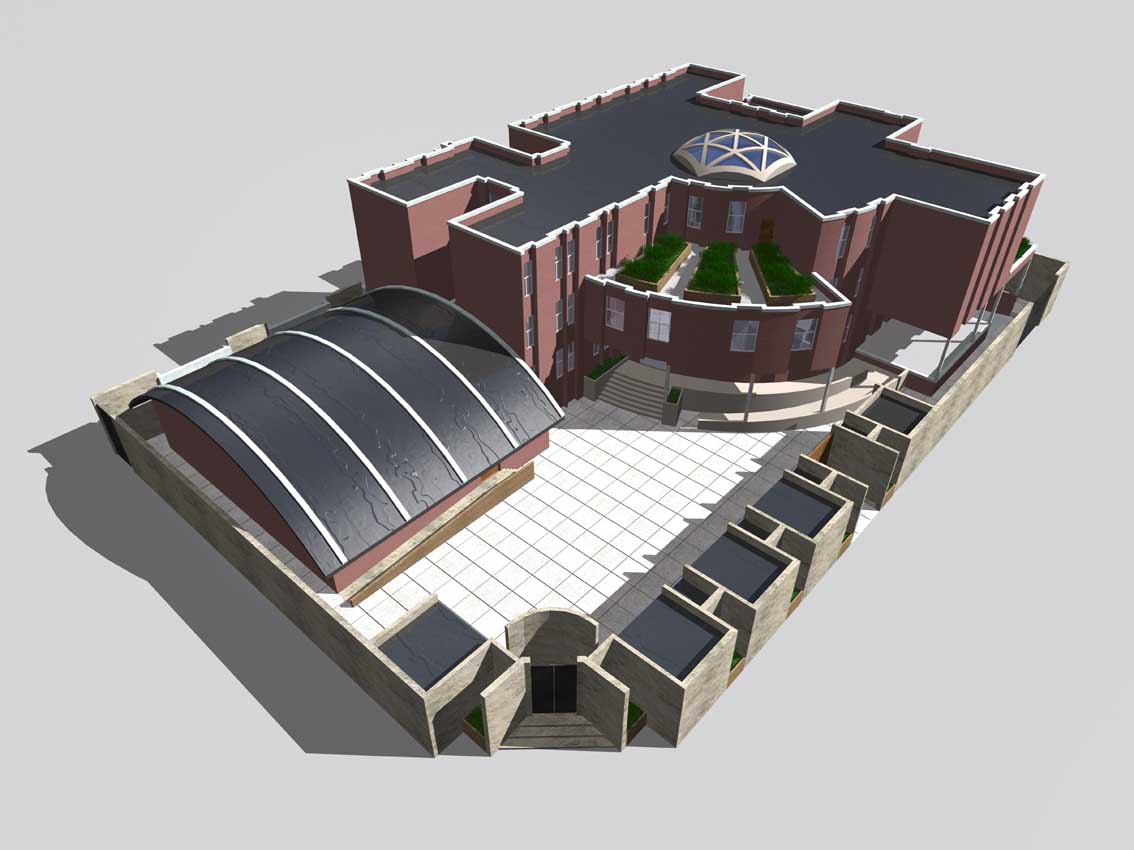

هنرستان 8 کلاسه شهید ایرج فیضی کرمانشاه رندر سایت پلان پلان زیر زمین و پارکینگپلان طبقه همکفپلان طبقه اولپلان طبقه دوم
